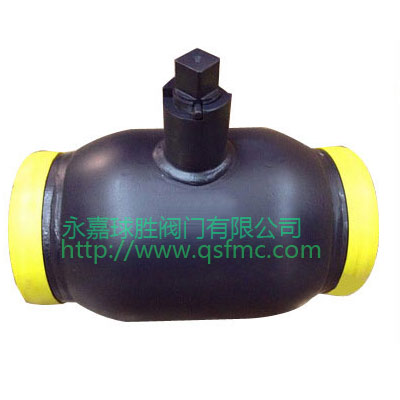

本文所述全焊接球閥結構

這種球閥跟傳統的三段式球閥最大的區別就是封閉球體 的方式采用焊接方式。因此在焊接過程中內外襯都 很重要。此外，球閥在管線上的安裝也是采用焊接 連接的方式。 閥座密封構造一般為二重密封，即上游和下游 二重密封。閥座嵌人圈具有優良的耐腐性、耐磨性 和良好的彈性，具有高度的密封性能。閥座的構造 如圖2所示。 閥座二重密封構造的原理如下所述。上游側閥座的密封原理：因上游壓力，閥 座受球擠壓形成密封。

近年來，隨著能源結構及能源區域垂點的調整，我國石油、天然氣管線取得了匕速的發展。在 以西氣東輸一線、二線為代表的管線工程建設中， 其開關調節閥門很多都是采用國際上成熟應用的全 焊接球閥。由于國內近幾年全焊接球閥的需求盆很 大，極大地推動了我國全焊接球閥技術的進步，同 時由于我網的管路系統對壓力、材料和環境的要求 都比較高，因此也對全焊接球閥提出了更高的要 求。目ti汀長輸管線對球閥的要求是：受力均勻、密 封liI靠、結構緊湊、重最輕、強度高等。 本文通過對全焊接球閥的制造過程及焊接過程 的介紹，以期為行業發展提供參考。

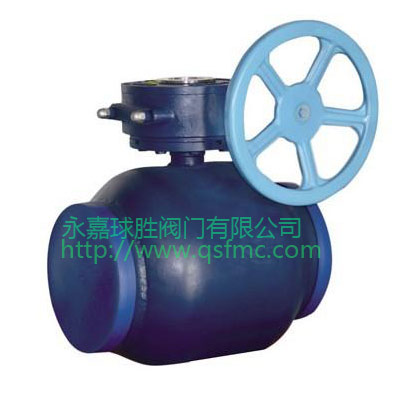

全焊接球閥的結構和應用

本文介紹的全焊接球閥采用球形單一焊縫 焊采用全自動焊接工藝。該球閥具有受力均勻 封?？?、結構緊湊、重址輕、強度高等特點． 是技術性和經濟性兼?zhèn)涞墓芫€球閥，廣泛應用于國內 外，并打破了國內管線閥門以筒形制造為主的格局。
